Strojevi za skidanje izolacije i zakivanje Z+F

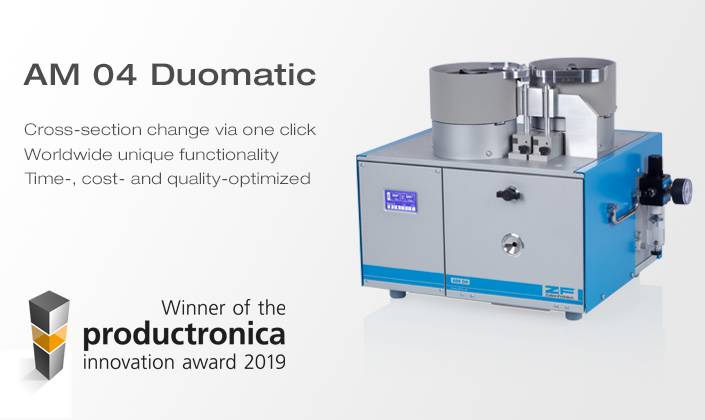

AM 04
Elektropneumatski pogonjen modularni stroj za skidanje izolacije i zakivanje koristi se za učinkovitu obradu labavih izoliranih Z + F ferula s presjecima od 4 do 6 mm² (AWG 12 - 10) i duljinama zakivanja od 8 do 18 mm. Posebnost: Dva presjeka u svim duljinama mogu se istovremeno obraditi. Pritiskom na tipku možete prelaziti između postavljenih presjeka.
Osnovni tehnički podaci
| Opseg krimpa: | 4 – 6 mm² (AWG 12 – 10) |
| Dužina krimpa: | 8 - 18 mm |
| Dužina uvođenja: | 28 mm + CL |
| Vrijeme ciklusa aproksimativno: | < 3,0 s |
| Napajanje: | 110-240V, 50/60 Hz |
| Pritisak zraka: | 5,5 bar |
| Dimenzije (W x D x H): | 550 x 415 x 440 mm |
| Težina: | ~ 40 kg |

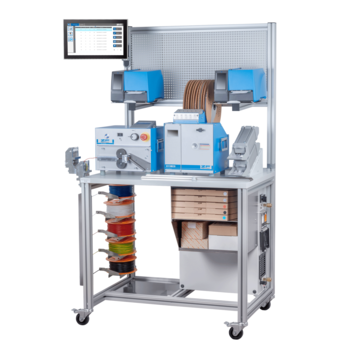

Wire Processing Center (WPC)
WPC je mobilni sustav za obradu različitih žica za preklopne ormare s presjekom između 0,5 mm² i 2,5 mm². Različite žice i njihove komponente navedene su u CAE sustavu. WPC obrađuje žice, koje su pohranjene na popisu, korak po korak. Za svaku stavku na ovom popisu žica se reže na duljinu s noževima, tiskaju se potrebne etikete i ispravna ferula zakiva se na žicu pomoću UNIC-GV univerzalnog stroja za zakivanje. Djelovanje pojedinih koraka vrši se ručno, što omogućava operateru da položi i poveže žice za kompletan posao u prekidačkom ormaru.
Sustav nudi poluautomatsku obradu žica integriranjem:
- THM printer za tiskanje etiketa
- Z+F UNICUT 8017 za rezanje žica na dužinu
- Z+F UNIC GV za zakivanje ferula
- PC sa softverom koji vizualizira cijeli posao u CAE sistemu

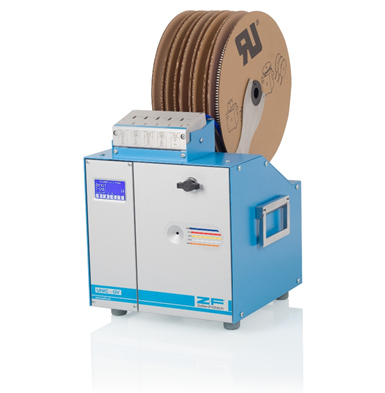

UNIC GV
UNIC-GV je elektropneumatski stroj za skidanje izolacije i zakivanje, koji omogućava obradu pet ferula na kotaču sa različitim poprečnim presjecima. Ferule na kotaču u rangu od 0.5 – 2.5 mm2 (AWG 20 – 14) sa dužinama krimpa od 8 – 10 mm mogu se obraditi bez zastoja. Korisnik jednostavno bira presjek na ekranu osjetljivom na dodir. Mogu se obrađivati ferule na kotaču za višeslojne kablove različitih tipova standarda (mm2 ili AWG).
Specijalne karakteristike:
- Nije potrebna zamjena alata
- Skladištenje poredanih ferula
- Spremno za max. 23.000 ferula
- 5 različitih poprečnih presjeka
- Jednostavno rukovanje
- Brzo vrijeme ciklusa
- Komunikacijski interfejs
Osnovni tehnički podaci
| Opseg krimpa: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Dužina krimpa: | 8 / 10 mm |
| Dužina uvođenja: | 27 mm + CL |
| Vrijeme ciklusa aproksimativno: | < 2,0 s |
| Promjer omatanja: | 3-20 mm |
| Napajanje: | 110-240V, 50/60 Hz 16VA |
| Pritisak zraka: | 5,5 bar |
| Dimenzije (W x D x H): | 335 x 485 x 565 mm |
| Težina: | ~ 22 kg |

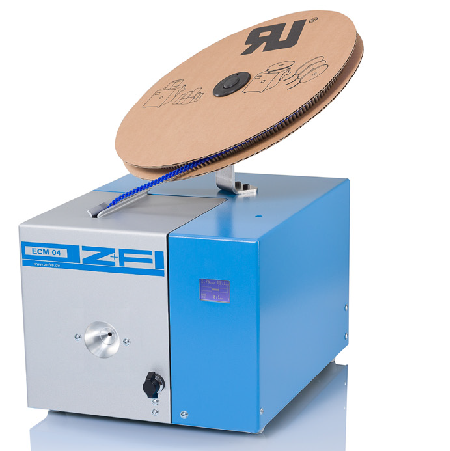

Rezač-zakivač ECM04
Osnovni tehnički podaci
| Opseg krimpa: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Dužina krimpa: | 8 mm |
| Dužina uvođenja: | 40 mm (1.57 in.) |
| Vrijeme ciklusa: | 1.8 s |
| Napajanje: | 100 – 240/50 – 60/100 V/Hz/VA |
| Dimenzije (W x D x H): | 288 x 345 x 230 mm (11.3 x 13.6 x 9.1 in.) |
| Težina: | 16 kg (35.27 lbs) |

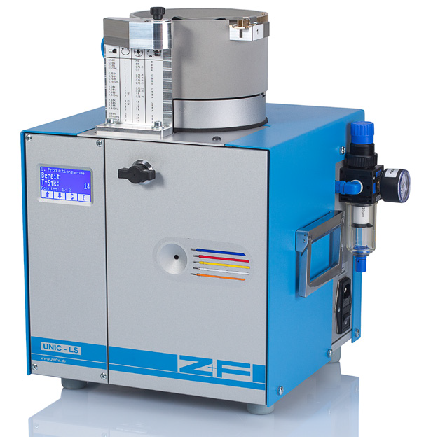

Rezač-zakivač UNIC-L/LS/LZ (za ferule u rasutom)
Osnovni tehnički podaci
| Opseg krimpa: | 0,5 – 2,5 mm² (AWG 20 – 14) |
| Dužina krimpa: | 8 mm |
| Dužina uvođenja: | 35 mm (1.378 in.) |
| Vrijeme ciklusa: | 1.5 s |
| Napajanje: | 100 – 240/50 – 60/100 V/Hz/VA |
| Tlak: | 5,5 bar (79.77 psi) |
| Dimenzije (W x D x H): | 390 x 330 x 460 mm (15.4 x 13 x 18.1 in.) |
| Težina: | 31 kg (68.34 lbs) |
